磁力驅動離心泵軸向力自平衡系統
發表時間： 2026-02-10 16:58:49
作者： 石油化工設備維護與檢修網
瀏覽： 136
葉輪和泵蓋之間設有平衡室，泵蓋上固定有靜止平衡盤，平衡盤與葉輪輪轂之間留有一定的軸向間隙，葉輪后口環和泵蓋密封環之間留有一定的徑向間隙，平衡室總壓差△p等于徑向間隙壓差△p1和軸向間隙壓差△p2之和，即；
△p=△p1+△p2 △p=p2一p4 △p1=p2一p3 △p2=p3一p4

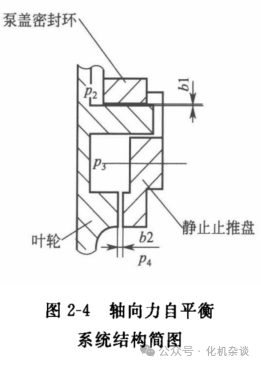

平衡室上下的壓力之和一般是不變的。通過對葉輪前后口環直徑尺寸的設計，使軸向力方向指向泵蓋端。葉輪為動件，泵蓋為靜止件，葉輪在軸向力的作用下向泵蓋方向移動，導致葉輪輪轂和靜止平衡盤之間的軸向間隙b變小，相應于該間隙的阻力增加。同時通過徑向間隙的內泄漏量、介質速度和容積損失均減小，壓力p增大，被擠壓的泵內介質對軸向力形成一個反作用，并隨著被擠壓的泵內介質反作用力的增加推動葉輪向泵蓋反方向移動，使葉輪輪轂和靜止平衡盤之間的軸向間隙趨于平衡狀態，完成自動調節軸向力(圖2-4)。
